Verificador PTP

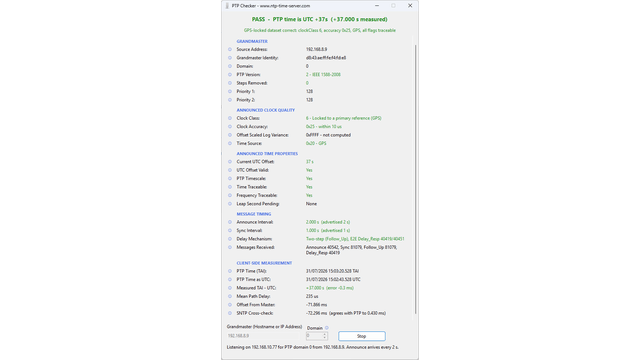

La herramienta genera un informe completo sobre su grandmaster, que incluye la clase de reloj anunciada, la precisión del reloj y la fuente de tiempo, las propiedades de tiempo anunciadas, la cadencia de los mensajes y el desfase y el retardo de trayecto medidos desde el punto de vista del cliente.

Cada lectura se contrasta con una consulta SNTP independiente, de modo que pueda confirmar que la escala de tiempo PTP funciona realmente con el desfase correcto respecto a UTC.

Grandmaster:

• Dirección de origen : La dirección IP desde la que llegan realmente los mensajes Announce.
• Identidad del grandmaster : El identificador de reloj de ocho bytes del grandmaster, normalmente derivado de su dirección MAC.
• Dominio : El número de dominio PTP, de 0 a 255. Cada dominio es un sistema de tiempo independiente dentro de la misma red.
• Versión de PTP : La versión del protocolo en uso. La versión 2 corresponde a IEEE 1588-2008.
• Steps Removed : El número de relojes de frontera entre el cliente y el grandmaster. Cero significa que el grandmaster se escucha directamente.
• Prioridad 1 : El primer criterio de desempate que utiliza el algoritmo del mejor reloj maestro, de 0 a 255. Ganan los valores más bajos. El valor predeterminado es 128.
• Prioridad 2 : El último criterio de desempate que utiliza el algoritmo del mejor reloj maestro, de 0 a 255. Ganan los valores más bajos. El valor predeterminado es 128.

Calidad de reloj anunciada:

• Clase de reloj : Indica de qué modo el grandmaster es trazable actualmente hasta una referencia.
  • 6 : Enganchado a una referencia primaria como el GPS.
  • 7 : En retención, tras haber estado enganchado a una referencia primaria.
  • 13 : Enganchado a una referencia específica de la aplicación.
  • 14 : En retención, tras haber estado enganchado a una referencia específica de la aplicación.
  • 52 y 58 : En retención y fuera de especificación.
  • 248 : Valor predeterminado. El reloj funciona libre y no es trazable hasta ninguna referencia.
  • 255 : Solo esclavo.
• Precisión del reloj : La estimación del propio grandmaster sobre lo cerca que se encuentra de su referencia.
  • 0x20 : Dentro de 25 ns.
  • 0x21 : Dentro de 100 ns.
  • 0x22 : Dentro de 250 ns.
  • 0x23 : Dentro de 1 us.
  • 0x24 : Dentro de 2,5 us.
  • 0x25 : Dentro de 10 us.
  • 0x26 : Dentro de 25 us.
  • 0x27 : Dentro de 100 us.
  • 0x28 : Dentro de 250 us.
  • 0x29 : Dentro de 1 ms.
  • 0x2A : Dentro de 2,5 ms.
  • 0x2B : Dentro de 10 ms.
  • 0xFE : Desconocida.
• Offset Scaled Log Variance : Una medida de la estabilidad del reloj del grandmaster. Un valor de 0xFFFF significa que el grandmaster no la calcula.
• Fuente de tiempo : El tipo de referencia que utiliza el grandmaster.
  • 0x10 : Reloj atómico.
  • 0x20 : GPS u otro GNSS.
  • 0x30 : Radio terrestre.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Ajuste manual.
  • 0x90 : Otra.
  • 0xA0 : Oscilador interno.

Propiedades de tiempo anunciadas:

• Desfase UTC actual : El número de segundos en que el TAI se adelanta a UTC. En el momento de redactar este texto son 37 segundos.
• Desfase UTC válido : Si el grandmaster afirma que el desfase UTC que anuncia es correcto.
• Escala de tiempo PTP : Si el grandmaster distribuye la escala de tiempo PTP, es decir, el TAI, en lugar de una escala local arbitraria.
• Tiempo trazable : Si el tiempo que se distribuye es trazable hasta una referencia primaria.
• Frecuencia trazable : Si la frecuencia que se distribuye es trazable hasta una referencia primaria.
• Segundo intercalar pendiente : Si se anuncia un segundo intercalar para el final del día en curso y en qué sentido. El último minuto del día tendrá entonces 61 o 59 segundos.

Cadencia de los mensajes:

• Intervalo Announce : El intervalo medido entre mensajes Announce, mostrado junto al intervalo que anuncia el grandmaster. El valor predeterminado es de 2 segundos.
• Intervalo Sync : El intervalo medido entre mensajes Sync, mostrado junto al intervalo que anuncia el grandmaster. El valor predeterminado es de 1 segundo.
• Mecanismo de retardo : Si el grandmaster funciona en un paso o en dos pasos, y si el retardo de trayecto se mide de extremo a extremo o entre pares.
  • Un paso : El mensaje Sync lleva su propia marca de tiempo de transmisión.
  • Dos pasos : La marca de tiempo de transmisión llega después en un mensaje Follow_Up independiente.
  • E2E : El retardo de trayecto se mide hasta el grandmaster mediante Delay_Req y Delay_Resp.
  • P2P : El retardo de trayecto se mide enlace por enlace mediante Pdelay_Req y Pdelay_Resp.
• Mensajes recibidos : Un recuento continuo de cada tipo de mensaje recibido durante la prueba, que revelará cualquier laguna o pérdida en el intercambio de tiempo.

Medición del lado del cliente:

• Hora PTP (TAI) : La hora recuperada del grandmaster, en la escala de tiempo PTP.
• Hora PTP como UTC : La misma hora convertida a UTC utilizando el desfase UTC anunciado.
• TAI - UTC medido : El desfase entre ambas escalas de tiempo tal como se mide realmente, junto con el error respecto al valor anunciado. Esto pone al descubierto un grandmaster que anuncia un desfase UTC incorrecto.
• Retardo de trayecto medio : El retardo de red medio en un sentido entre el grandmaster y el cliente, calculado a partir del intercambio Sync y Delay_Resp.
• Desfase respecto al maestro : El desfase del reloj local respecto al grandmaster, una vez descontado el retardo de trayecto medio.
• Contraste SNTP : Una medición SNTP independiente del mismo host y su grado de concordancia con el resultado PTP. Una discrepancia grande apunta a un problema del grandmaster más que de la red.
